Скрытая щелевая решетка под шпаклевку G-Line-L

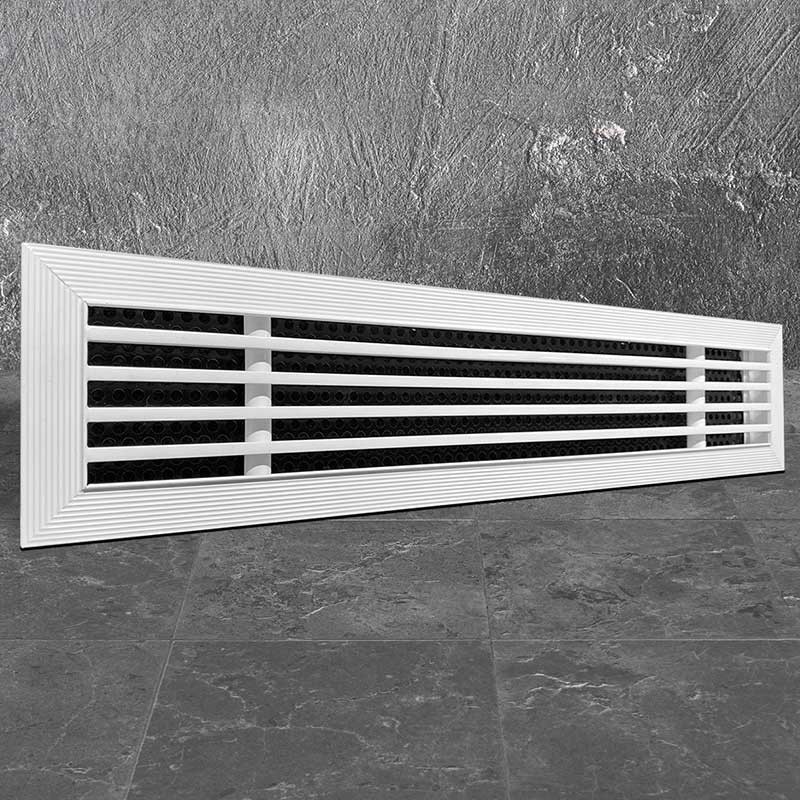

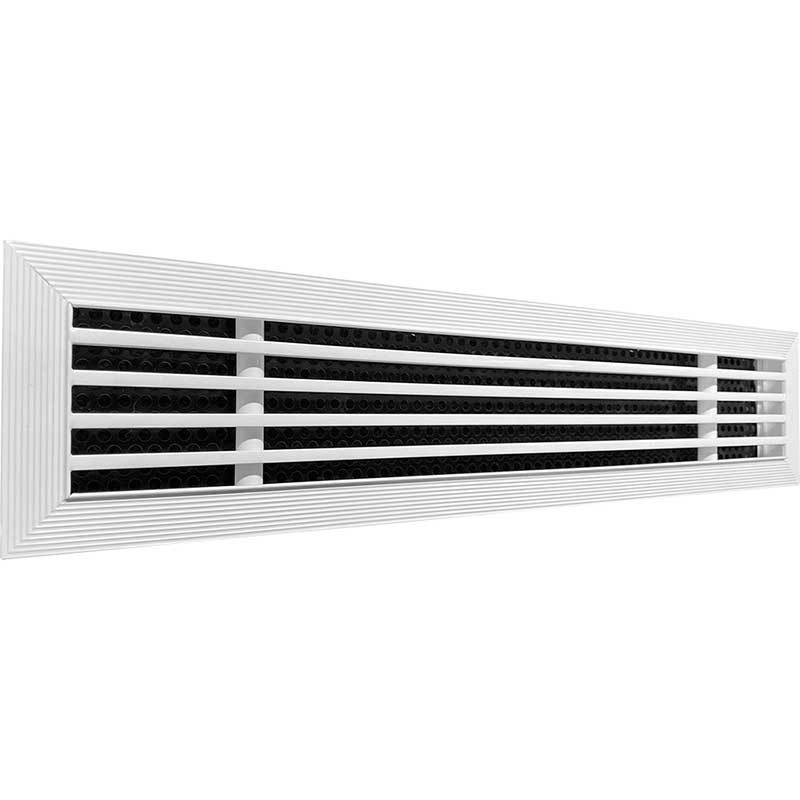

Щелевые диффузоры скрытого монтажа G-line-L используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

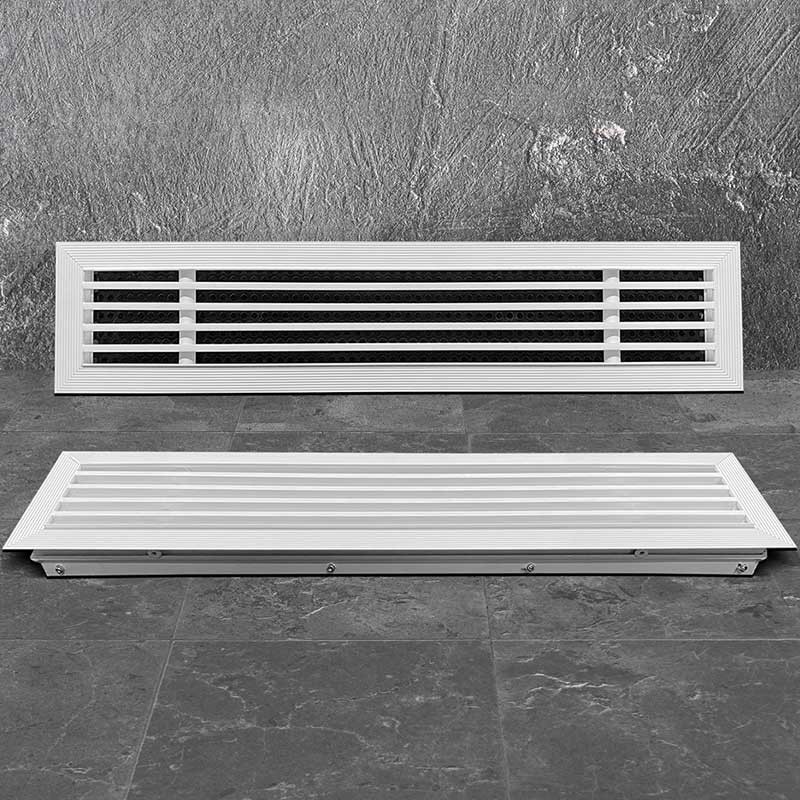

Отличительной особенностью диффузора G-line-L являются узкие жалюзи шириной 5,5 мм, образующие ровные щели шириной 10 мм. Внутрь рамки за жалюзи установлена перфорированная стальная кассета черного цвета, обеспечивающая равномерное истечение воздушных масс в помещение. Рамка линейного диффузора имеет специальную форму для того, чтобы после монтажа линейного диффузора её не было видно, видимой частью в помещении остается только жалюзийное полотно решетки. Рамка оснащена “полкой” 2,3 мм под шпаклевку. Ребристая поверхность профиля улучшает адгезию финишного материала.

Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.

Щелевые решетки G-line-L Производятся из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет матовый RAL 9016М, а внутренняя перфорированная кассета в чёрный цвет матовый RAL9005М. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

Для подключения к системе воздуховодов решетки комплектуются камерой статического давления – КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно Оборудованы устройством, регулирующим объем подаваемого воздуха, которое монтируется во входном патрубке.

Статическая камера Производится из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Решетка Прикреплеются саморезами или винтами М3 к закладным деталям в КСД через перфорацию После установки решетки к КСД, производится шпаклевка (под шпаклевку на решетке предусмотрена полка 2,3 мм). Для лучшей адгезии финишного материала рамка имеет ребристую поверхность.

Габаритно-посадочные размеры решетки зависят от серии решетки и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге.

Типы КСД:

• КСД – стандартная камера с круглой врезкой;
• КСД-У – уменьшенная камерас с круглой врезкой;
• КСД-У-О – уменьшенная камерас с овальной врезкой;
• КСД-У-П – уменьшенная камерас с прямоугольной врезкой.

Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
