G-LOOK Безрамочный щелевой диффузор

Безрамочный щелевой диффузор G-LOOK

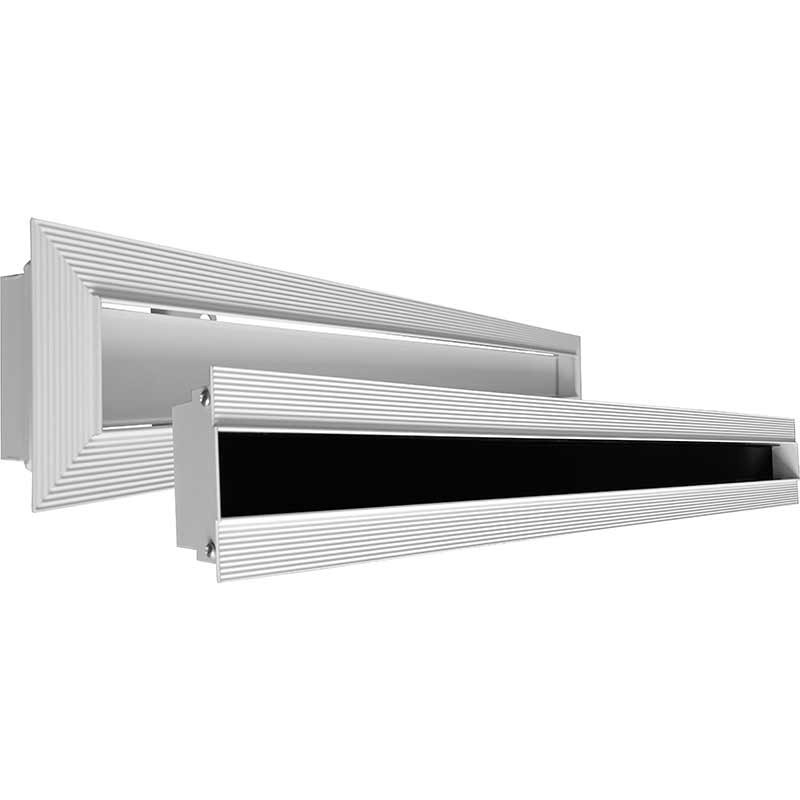

Диффузор G-Look относится к щелевым решеткам скрытого монтажа. Данные диффузоры используется для для подачи и вытяжки воздуха.

Характерной особенностью данной решетки является пластина, которая регулирует направление потока воздуха по горизонтали в том и другом направлении, либо по вертикали, без изменения объема воздуха. Диффузоры позволяют изменять расход до 60% при сохранении устойчивости потока. Их можно использовать на высоте от 2,6 до 4 метров, при перепаде температур до 12?С.

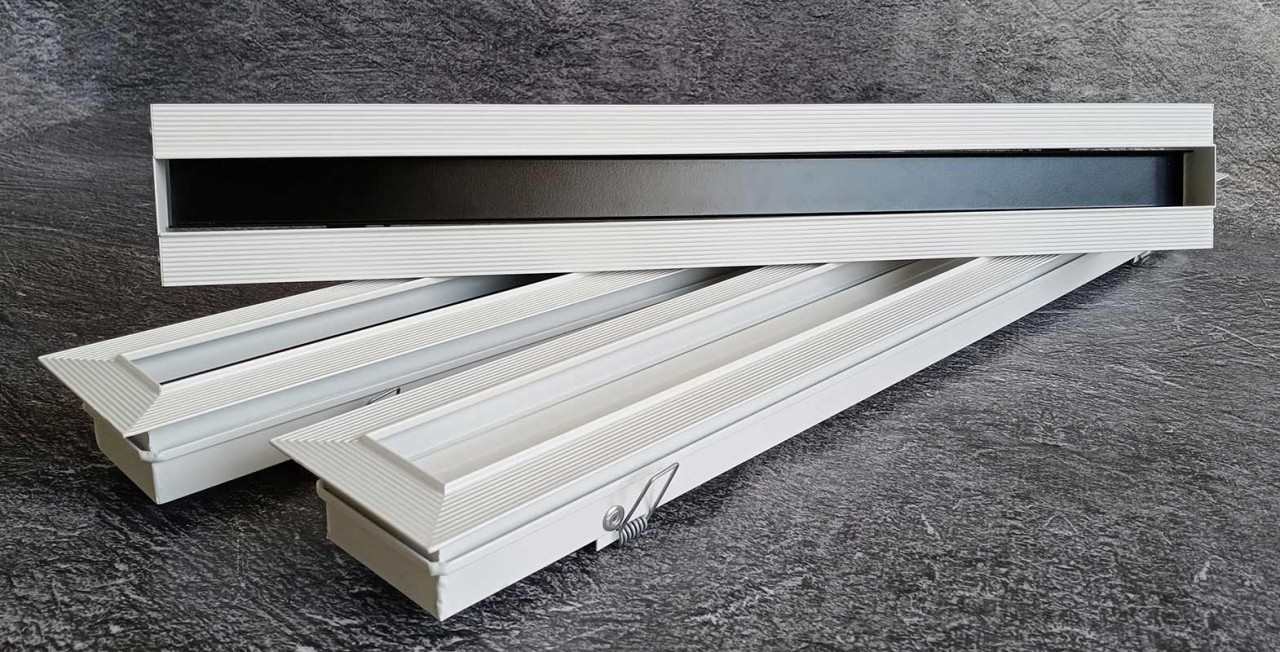

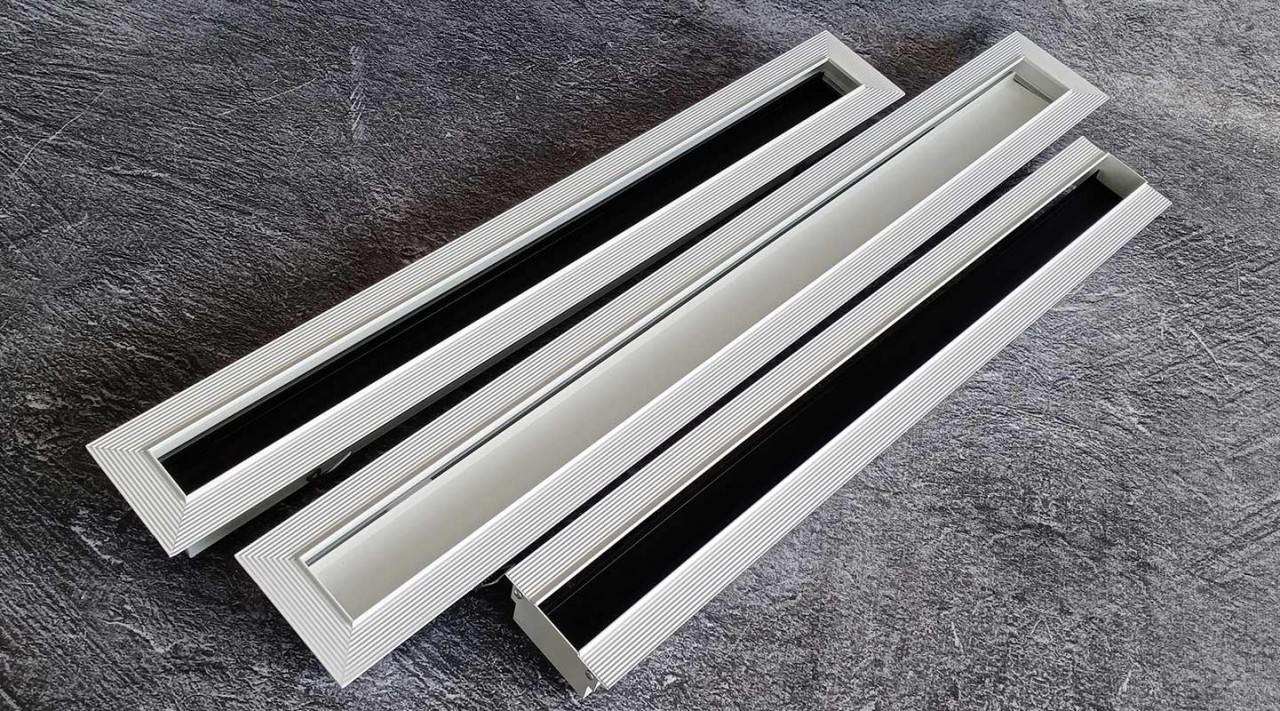

Рамка решетки имеет ребристую поверхность для лучшей адгезии финишного материала отделки. Под шпаклевку в рамке предусмотрена полка 2,3 мм. После монтажа диффузора видимой частью остается лишь пластина черного цвета, образующая лаконичную непрерывную линию.

Корпус диффузора G-Look Производятся из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001, регулирующая пластина – из оцинкованной стали. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL9016M матовый, а внутренняя пластина (дефлектор) в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно Оборудованы устройством, регулирующим объем подаваемого воздуха, которое монтируется во входном патрубке.

Статическая камера Производится из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Типы КСД:

• КСД – стандартная камера с круглой врезкой;
• КСД-У – уменьшенная камера с с круглой врезкой;
• КСД-У-О – уменьшенная камера с с овальной врезкой;
• КСД-У-П – уменьшенная камера с с прямоугольной врезкой.

Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

К воздуховоду щелевые решетки монтируются посредством камеры статического давления (КСД). После установки КСД производится обрешетка потолочным профилем с последующей облицовкой гипсокартоном. Затем монтируется решетка с помощью пружинных креплений. Стыки между листами и поверхность потолка шпаклюются (под шпаклевку в рамке диффузора предусмотрена полка 2,3 мм). Для лучшей адгезии финишного материала рамка имеет ребристую поверхность.  Заключительный этап – покраска. После отделки видимой частью остается только щель, образующая лаконичную линию.

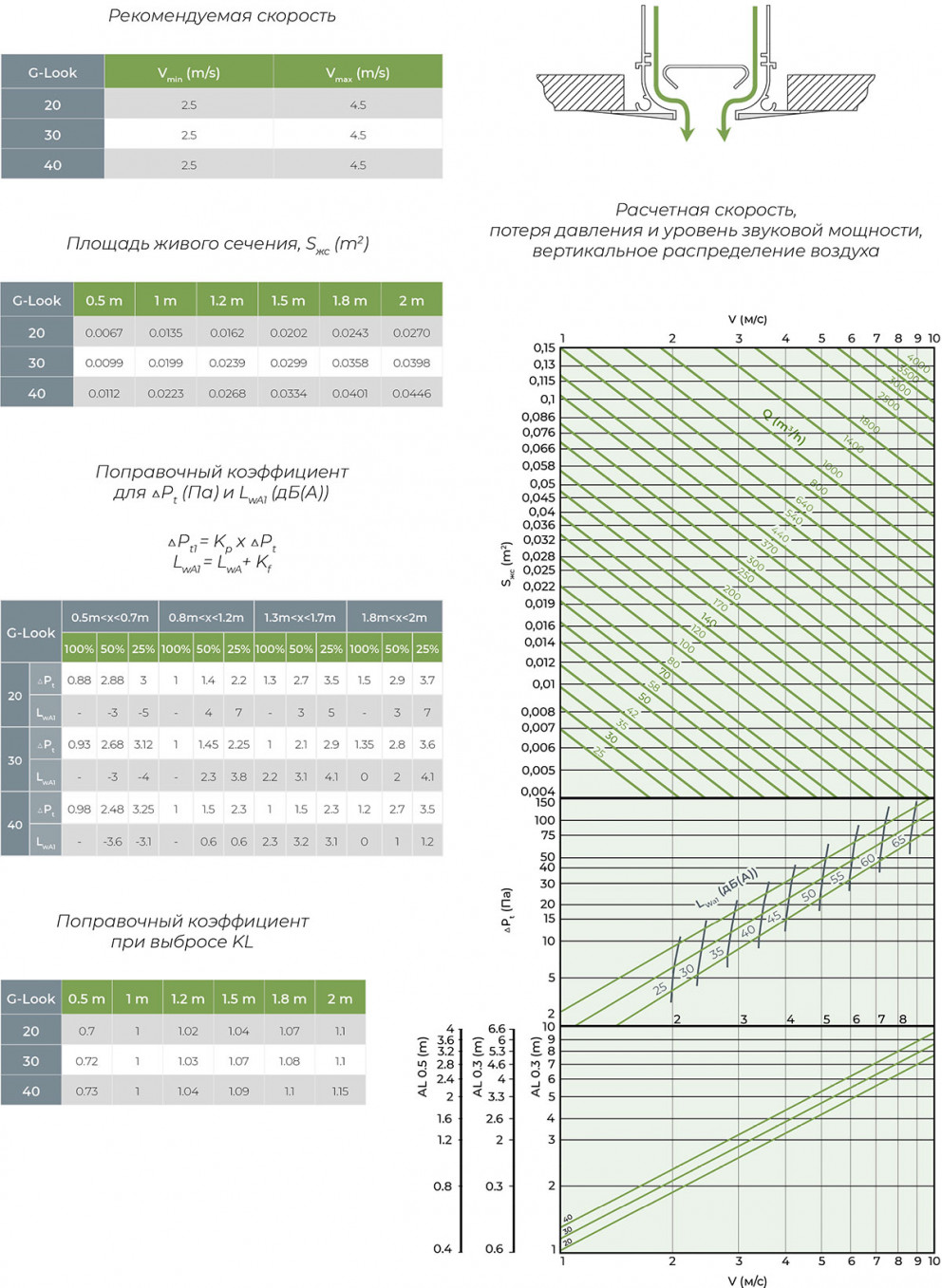

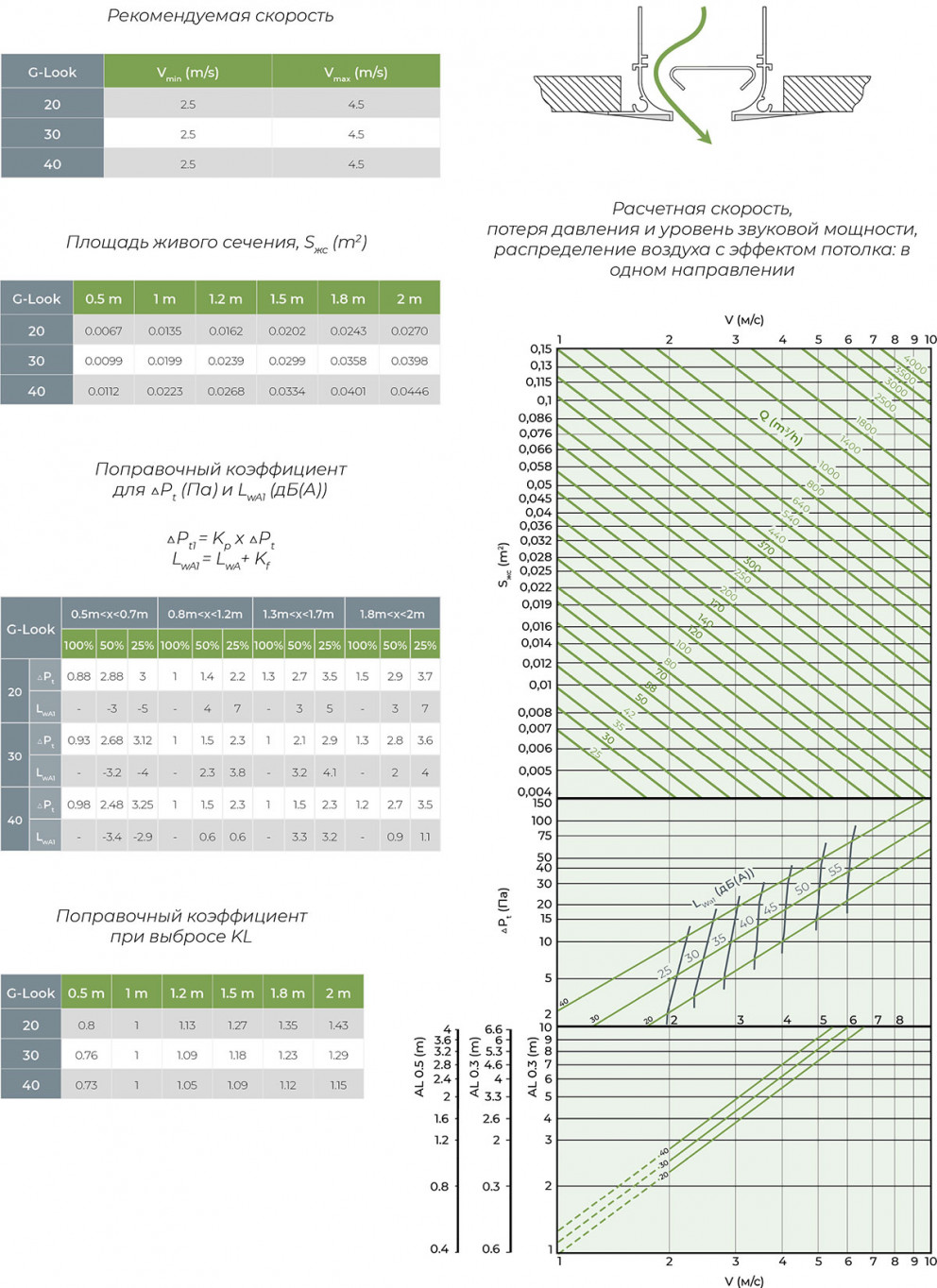

Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге.
