G-Line-1 Щелевая решетка скрытого монтажа

Щелевая решетка скрытого монтажа G-Line-1

Щелевые решетки скрытого монтажа G-Line-1 используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

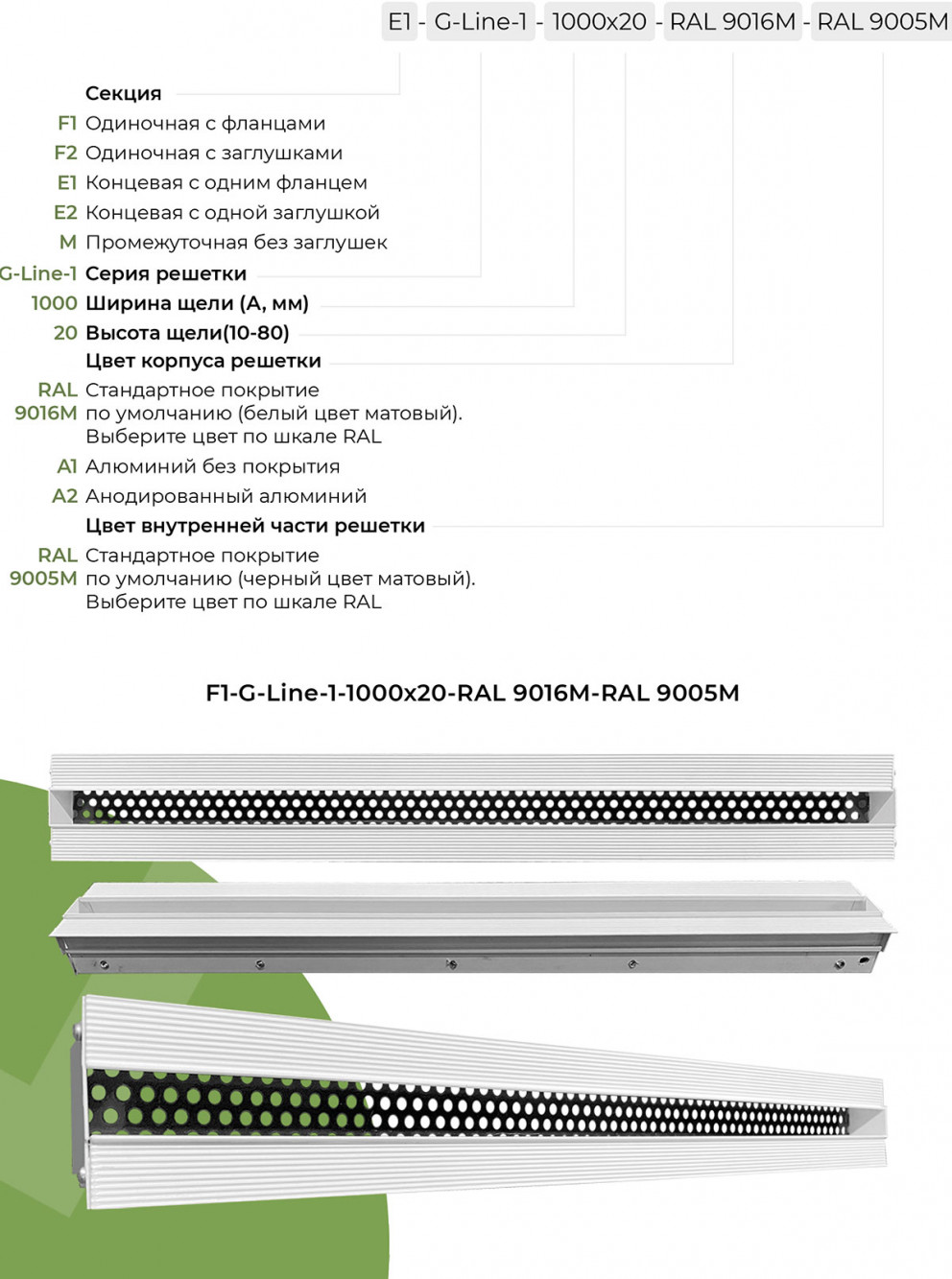

Щелевая решетка скрытого монтажа G-Line-1 представляет собой декоративную рамку с перфорированной стальной кассетой внутри. Рамка оснащена “полкой” 2,3 мм под шпаклевку. Ребристая поверхность профиля улучшает адгезию финишного материала. После монтажа решетки, видимой частью в помещении остаётся только щелевой слот чёрного цвета.

Отличительной особенностью конструкции щелевых решеток G-Line-1 от других решеток скрытого монтажа является отсутствие направляющих устройств для регулирования потока воздуха. Внутрь решетки установлена перфорированная пластина черного цвета для равномерного истечения потока воздуха в помещение.

Щелевые решетки G-Line-1 Производятся из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001.

По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

Для подключения к системе воздуховодов решетки комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно Оборудованы устройством, регулирующим объем подаваемого воздуха, которое монтируется во входном патрубке. Статическая камера Производится из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

К воздуховоду щелевые решетки монтируются посредством камеры статического давления (КСД). После установки КСД производится облицовка гипсокартоном, а затем монтируется решетка к закладным деталям в камере через перфорацию. Стыки между листами и поверхность потолка шпаклюются (под шпаклевку в рамке диффузора предусмотрена полка 2 мм). Выполняется покраска. Для лучшей адгезии финишного материала рамка имеет ребристую поверхность.

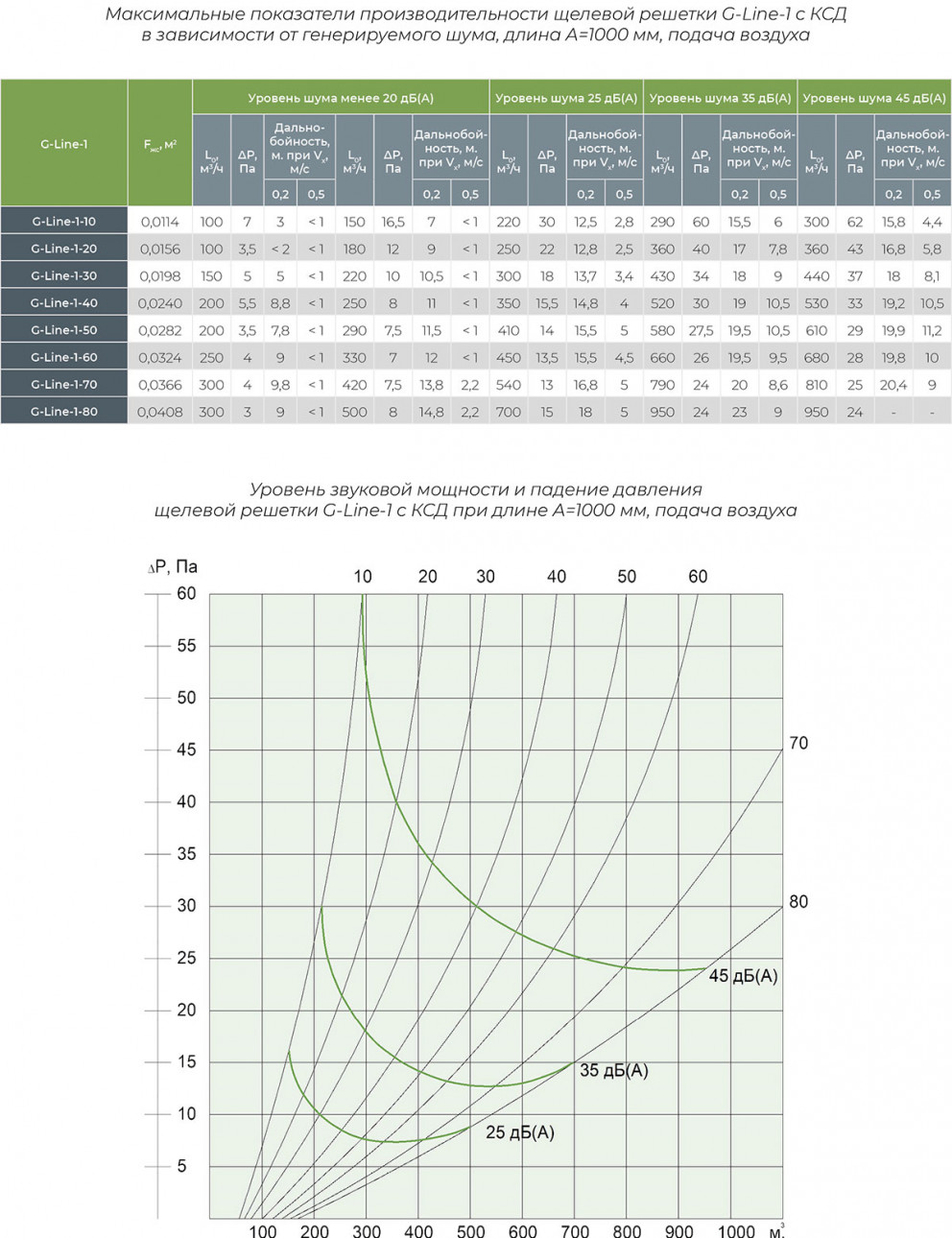

Габаритно-посадочные размеры решетки зависят от серии решетки и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки.

Типы КСД:

• КСД – стандартная камера с круглой врезкой;
• КСД-У – уменьшенная камера с круглой врезкой;
• КСД-У-О – уменьшенная камера с овальной врезкой;
• КСД-У-П – уменьшенная камера с прямоугольной врезкой.

Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
