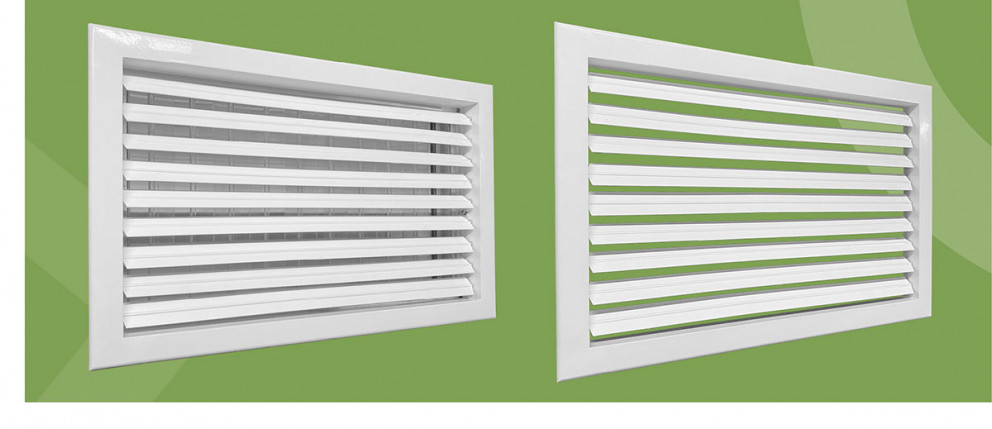

РАГ-М Решетка с регулируемыми жалюзи однорядная

Решетка с регулируемыми жалюзи однорядная РАГ-М

Регулируемые решетки РАГ-М используются в системах вентиляции и кондиционирования для подачи свежего воздуха и удаления вытяжного воздуха из помещений. Они могут быть установлены в отводы воздуховодов, адаптеры из оцинкованной стали или любые другие потолочные и стеновые проёмы для декорирования элементов систем вентиляции в помещениях любого назначения –. производственных цехах, административных, жилых и офисных помещениях.

Особенности решетки:

• горизонтально расположенные регулируемые жалюзи “лопатки”;
• минимальный рекомендуемый размер 150х55 мм, максимальный рекомендуемый размер цельной решетки 2000х500 мм;
• возможность комплектации клапаном расхода воздуха (КРВ) – РАГ-М+Р, или регулятором потока – РАГ-М+РП.

Регулятор потока воздуха – это пластина с регулируемым углом наклона, используется дляная для настройки приточной струи. Решетка с регулятором потока монтируется с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток создаёт возможность изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

При подаче свежего воздуха в помещение с помощью регулируемых лопаток возможно изменять направление приточной струи в вертикальной плоскости. Лопатки (жалюзи) установлены на рамку с помощью пластиковых втулок, обеспечивающих плавное регулирование угла наклона и фиксацию в заданном положении. Крепление решеток выполняется с помощью самонарезающих винтов или пружинных фиксаторов для скрытого крепления.
Проёмы больших размеров заполняются путём установки нескольких одиночных решеток в горизонтальные или вертикальные ряды неограниченных размеров.

При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве КРВ также используются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.
