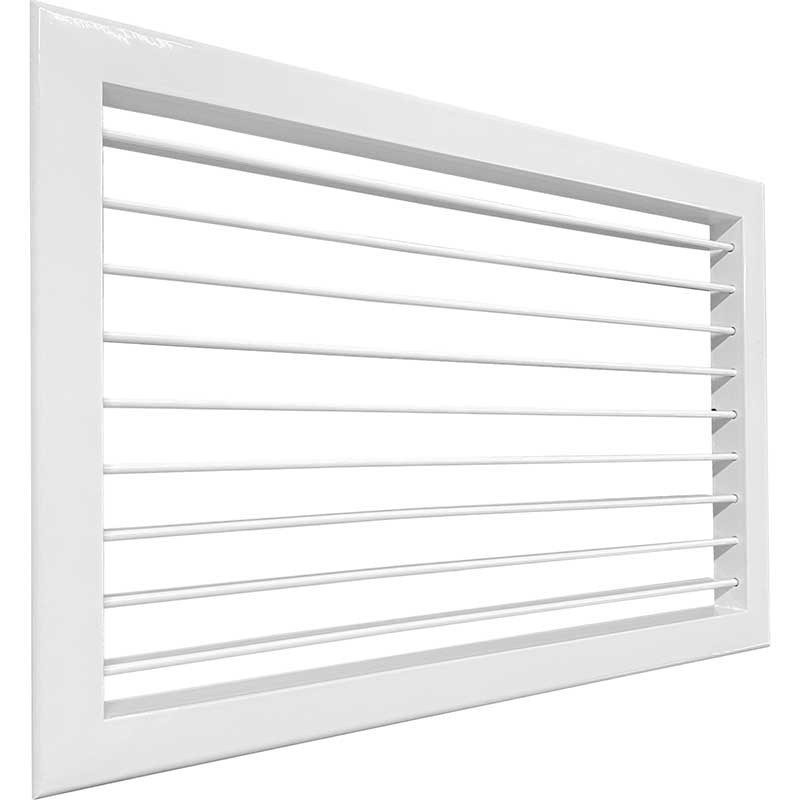

РАГ Решетка регулируемая

Решетка регулируемая РАГ

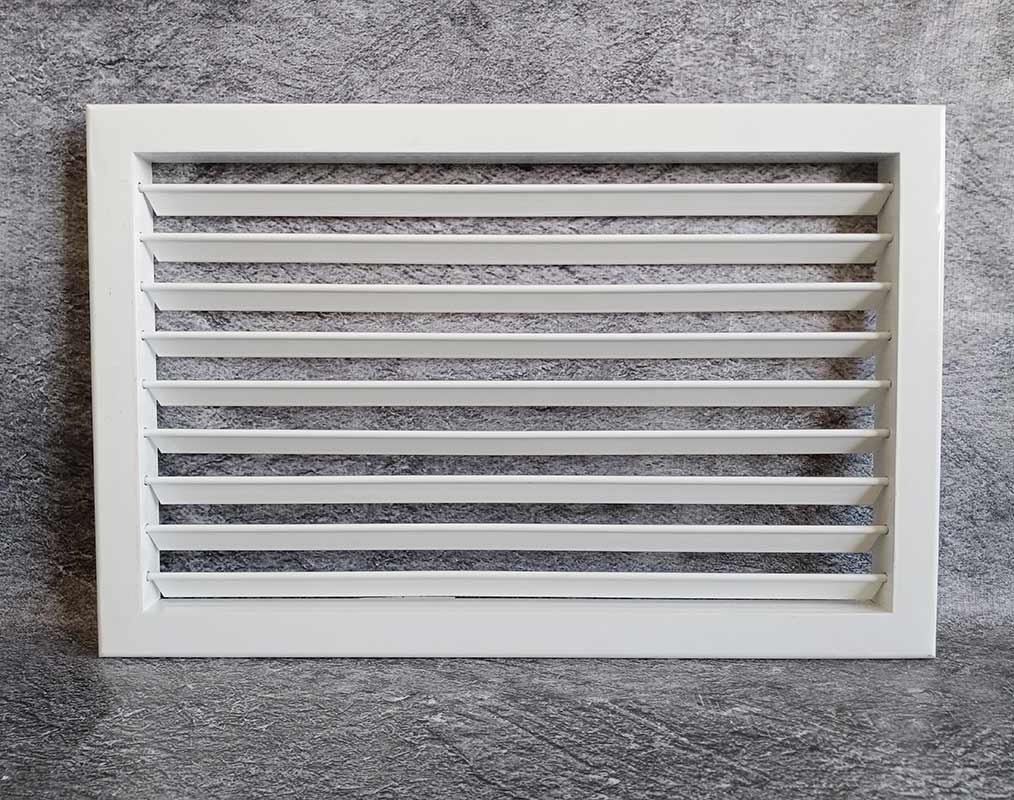

Однорядная регулируемая решетка РАГ используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и используется для для регулировки направления воздушного потока вверх и вниз. Монтируются в вентиляционные каналы и строительные проемы различных типов.

Особенности решетки:

• горизонтально расположенные каплеобразные регулируемые жалюзи;
• минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер 2900х2000 мм;

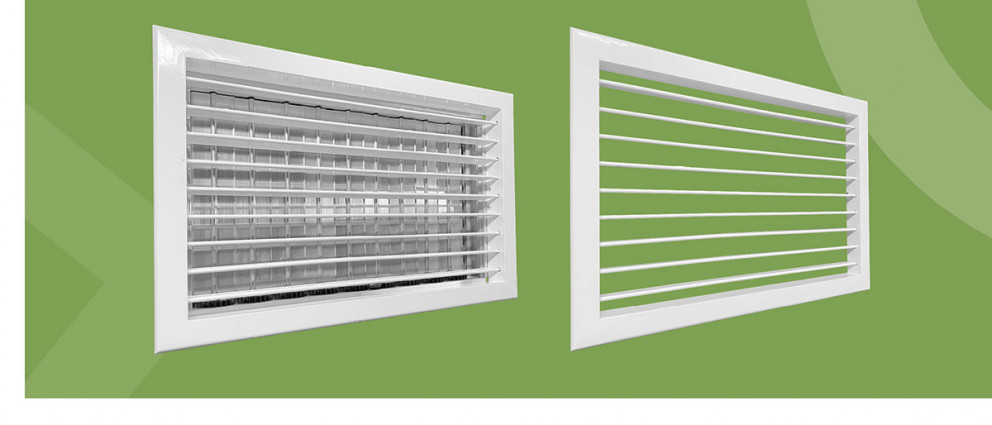

• возможность комплектации клапаном расхода воздуха (КРВ) – РАГ-Р, или регулятором потока – РАГ-РП.

Регулятор потока воздуха – это пластина с регулируемым углом наклона, используется дляная для настройки приточной струи. Решетка с регулятором потока монтируется с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток создаёт возможность изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Если ширина решетки превышает 500 мм, монтируется П-образный профиль 25х25 для жесткости изделия.

При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве КРВ также используются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.
