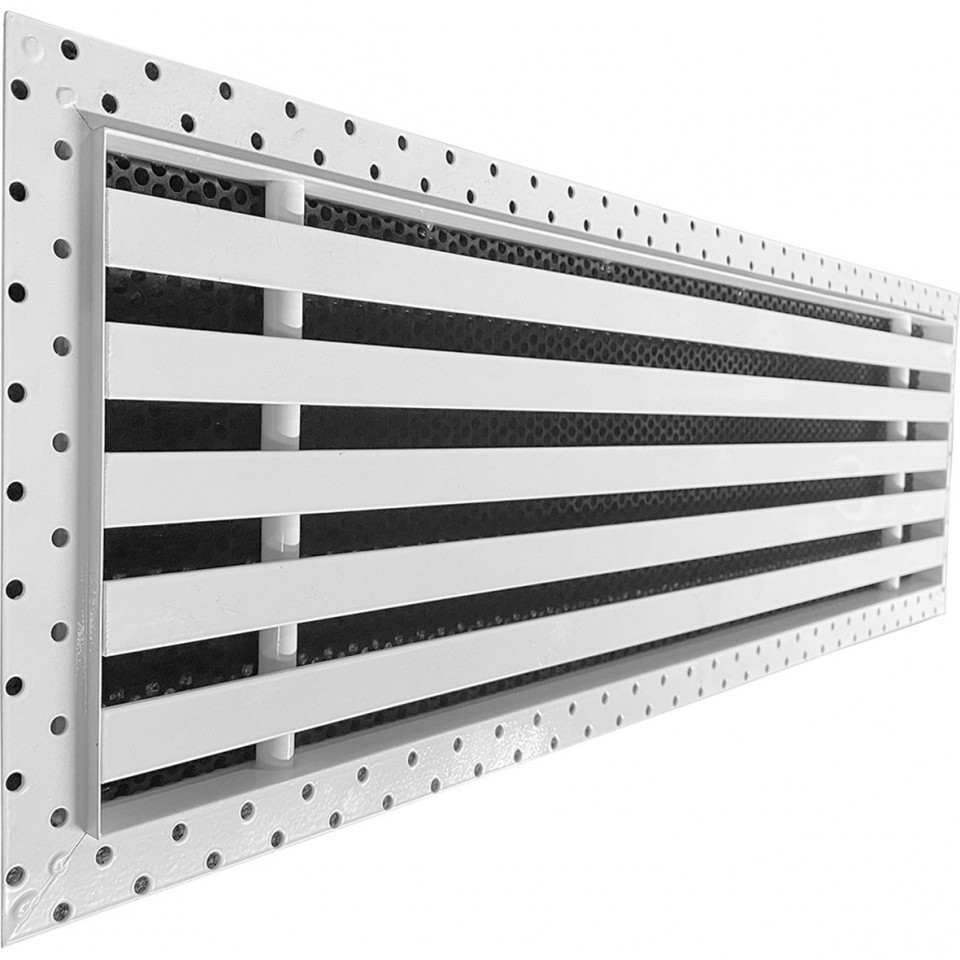

Airline-T Решетка для скрытого монтажа

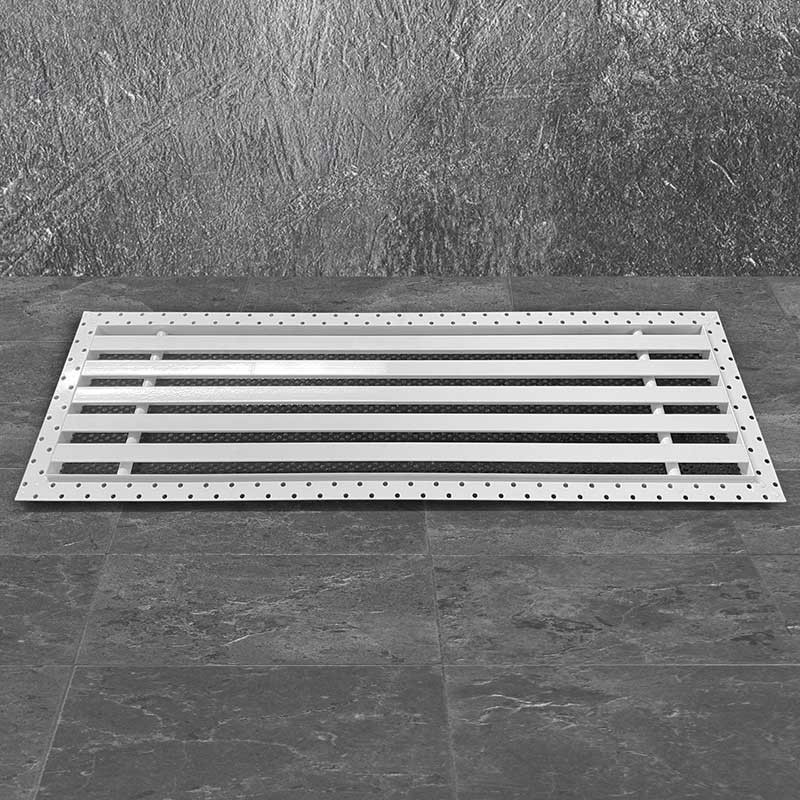

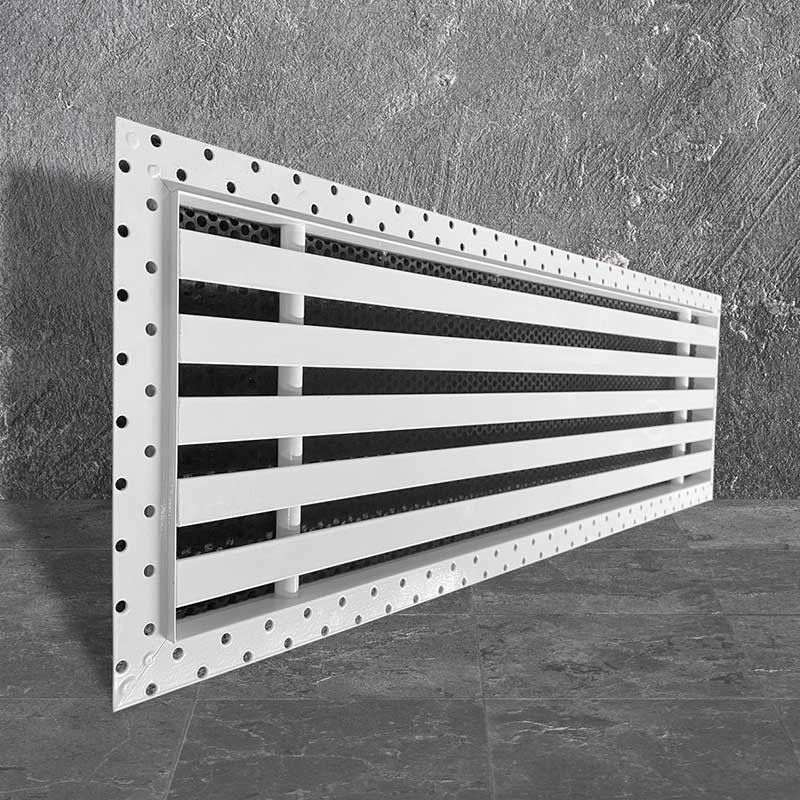

Решетка для скрытого монтажа Airline-T

Щелевые диффузоры скрытого монтажа Airline-T используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

Щелевой диффузор Airline-T отличает от других диффузоров серии Airline ширина жалюзи 20 мм, образующих ровные щели шириной 20 мм. После монтажа линейного диффузора видимой частью в помещении остается только образуемые жалюзийное полотно решетки. Для удобства монтажа рамка оснащена «полкой» 6 мм под соответствующую толщину гипсокартона или комбинации листов разной толщины. Отверстия в рамке улучшают адгезию финишного материала.

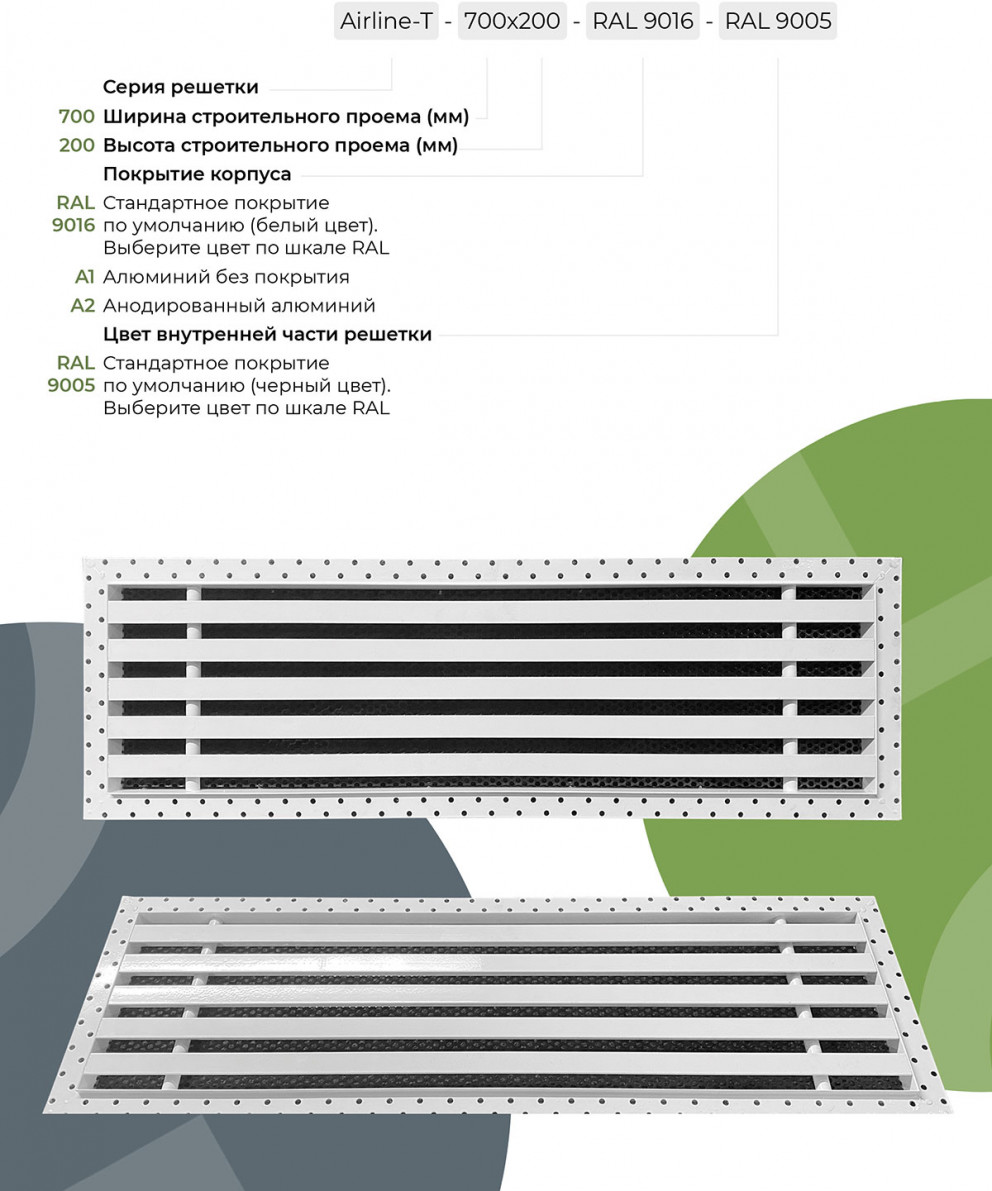

Щелевые решетки Airline-T Производятся из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.

К воздуховоду щелевые решетки монтируются посредством камеры статического давления (КСД). Решетка Прикреплеются саморезами к закладным деталям в КСД через крепежные элементы в решетке. После установки решетки к КСД, производится облицовка гипсокартоном (под гипсокартон на решетке предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию.

Типы КСД:

• КСД – стандартная камера с круглой врезкой;
• КСД-О – камера с овальной врезкой;
• КСД-П – камера с прямоугольной врезкой.

Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

Габаритно-посадочные размеры решетки зависят от серии решетки и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки.

Монтаж. К воздуховоду щелевые решетки монтируются посредством камеры статического давления (КСД). После установки КСД производится облицовка гипсокартоном.

Особенностью решеток серии Airline является полка 6 мм. Чтобы слой финишной шпаклевки был не более 3 мм, рекомендуется выполнить вырезы в листе гипсокартона под рамку решетки и утопить решетку в ГКЛ на соответствующую глубину.

Решетка Прикреплеются через перфорацию к закладным деталям в КСД с помощью саморезов. Заделка швов выполняется высокопрочной гипсовой шпаклевкой Унифлот (Knauf-Uniflott). Для лучшей адгезии финишного материала рамка решетки имеет отверстия. Последний этап – финишная шпаклевка и покраска
Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге.
