РАН-У2+Р Настенная решетка с клапаном расхода воздуха

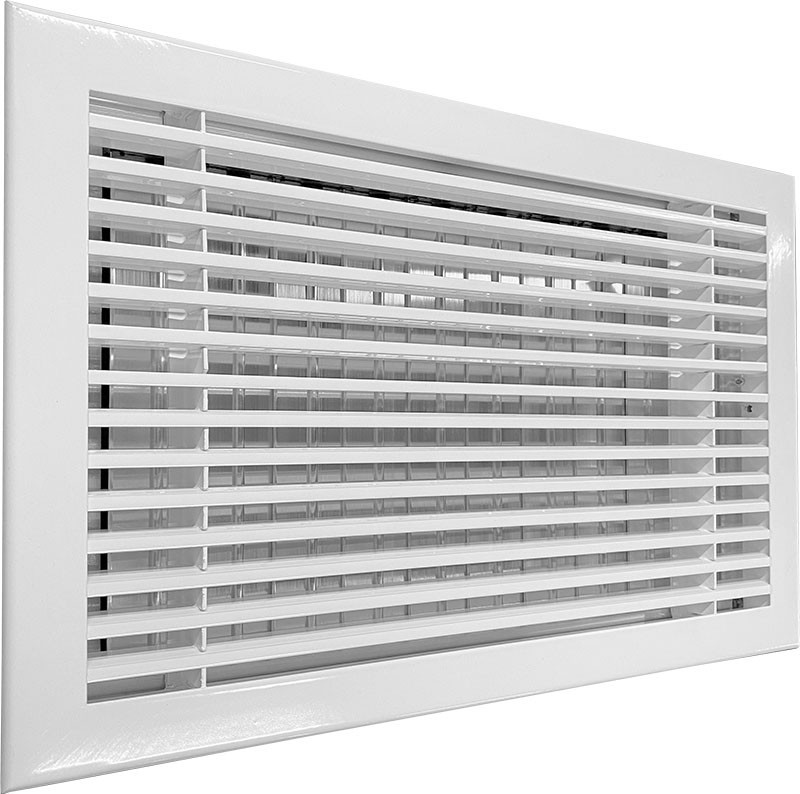

Настенная решетка с клапаном расхода воздуха РАН-У2+Р

Нерегулируемая решетка с клапаном расхода воздуха РАН-У2+Р используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и используется дляа для монтажа в вентиляционные каналы и строительные проемы различных типов, где необходимо регулирование объема подаваемого воздуха.

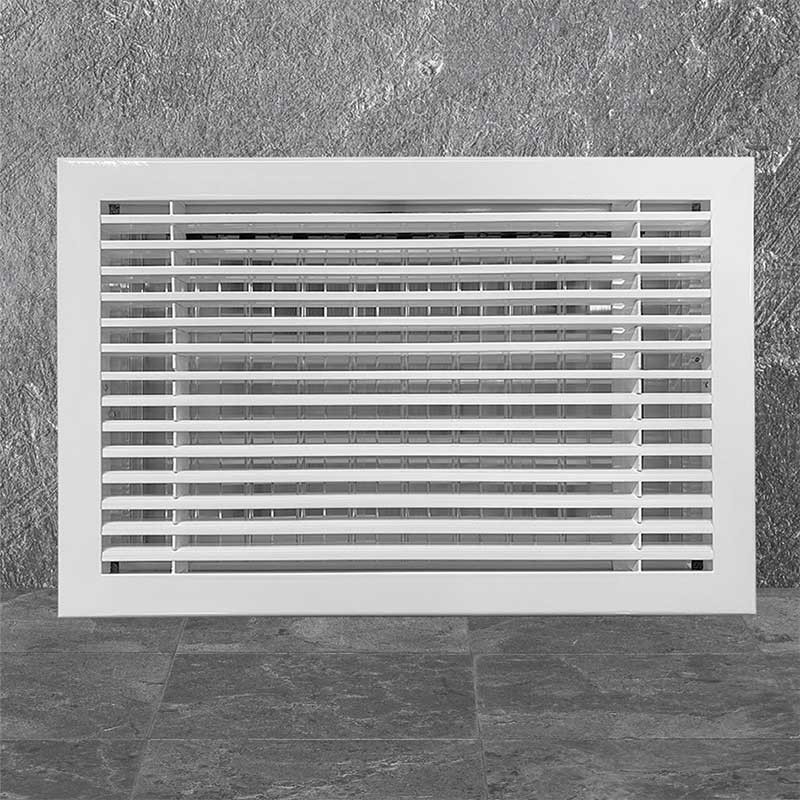

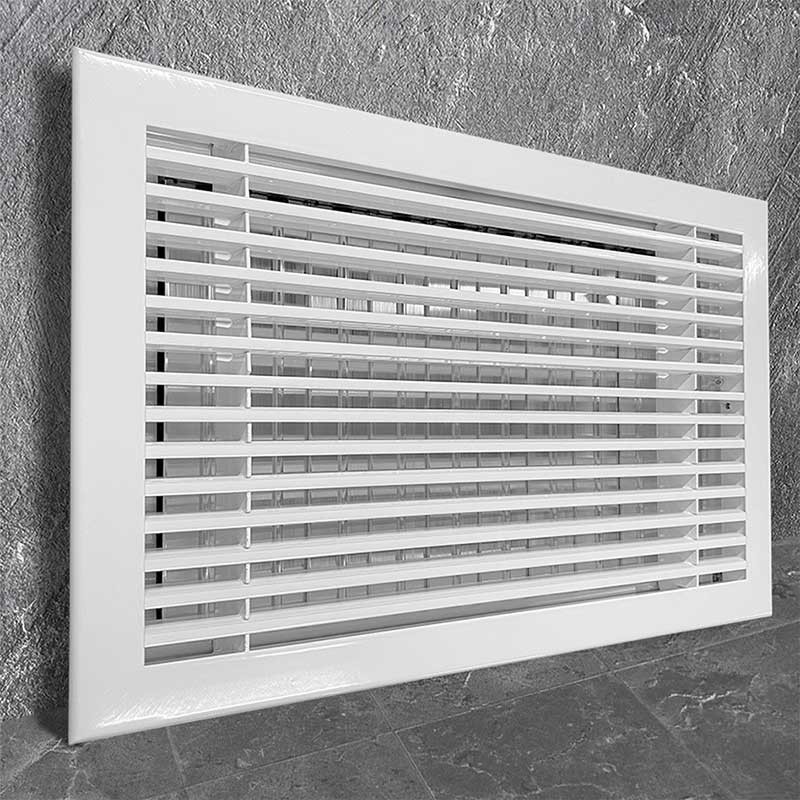

Решетка имеет рамку и горизонтально расположенные Y-образные жалюзи, угол которых зафиксирован под углом 0?относительно плоскости. Раздача воздуха происходит с углом отклонения 15? от нормали в две стороны – от центра вверх и от центра вниз.

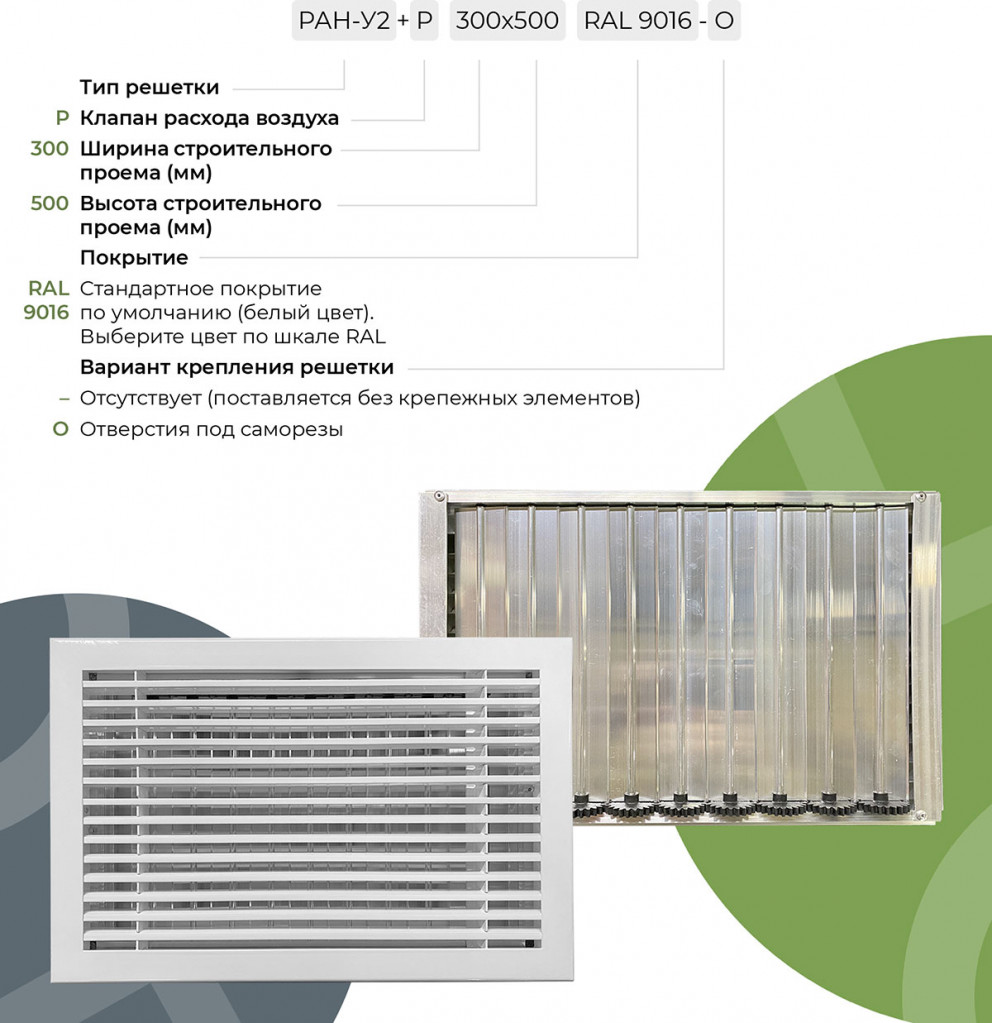

С тыльной части решетки установлен клапан расхода воздуха (КРВ). КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток создаёт возможность изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

По дополнительному запросу решетки РАН-У2+Р могут быть Оборудованы отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность комплектации адаптером для присоединения к воздуховоду.

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х2500 мм.

Если ширина решетки превышает 300 мм, монтируется полоса 12х3 мм во избежании провисания жалюзи.

При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве КРВ также используются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.
