Airline-L Линейная щелевая решетка для скрытого монтажа

Линейная щелевая решетка Airline-L для скрытого монтажа

Щелевые диффузоры скрытого монтажа Airline-L используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

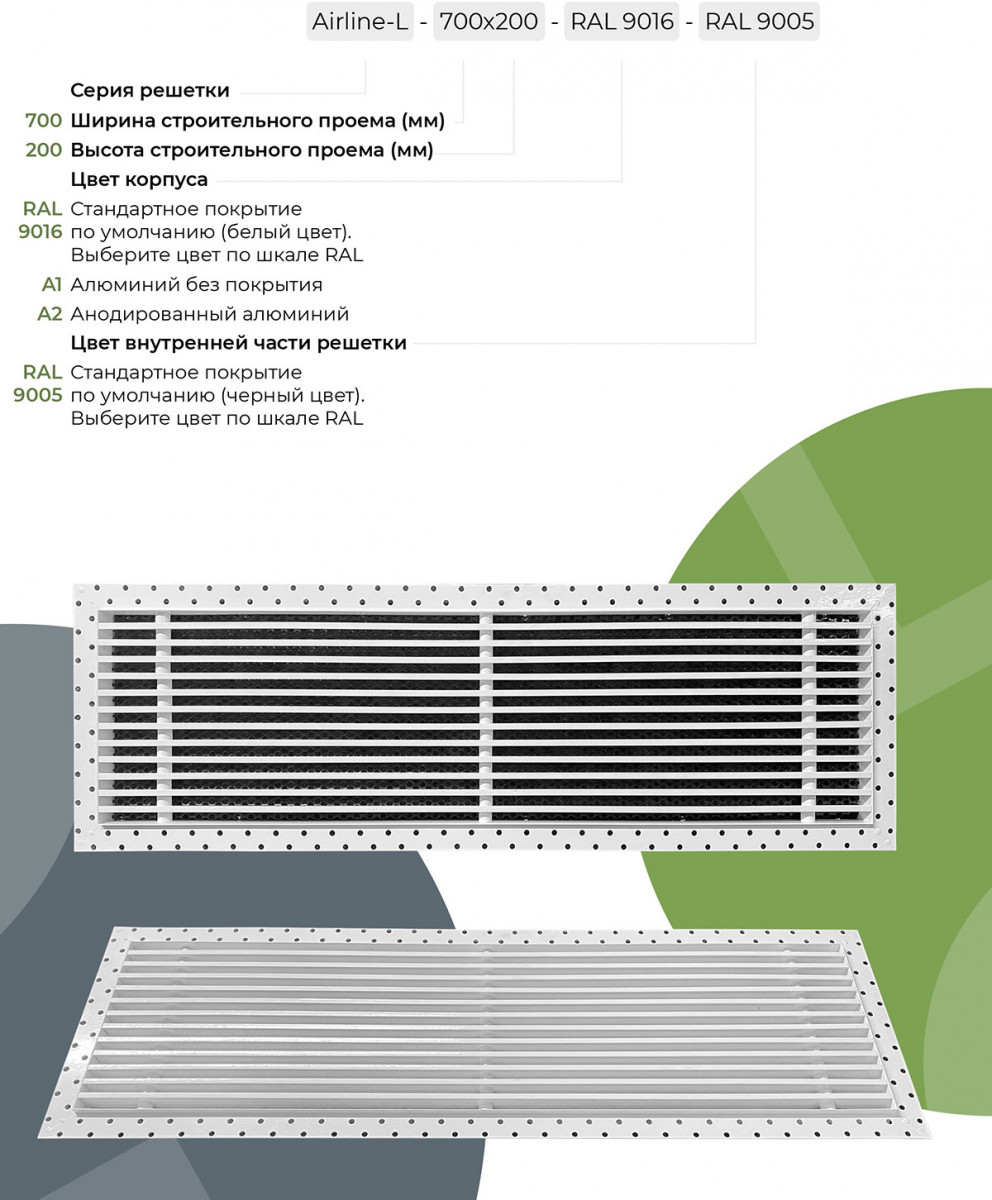

Отличительной особенностью диффузора Airline-L являются узкие жалюзи шириной 5,5 мм, образующие ровные щели шириной 10 мм. Внутрь рамки за жалюзи установлена перфорированная стальная кассета черного цвета, обеспечивающая равномерное истечение воздушных масс в помещение. Рамка линейного диффузора имеет специальную форму для того, чтобы после монтажа линейного диффузора её не было видно, видимой частью в помещении остается только жалюзийное полотно решетки. Для удобства монтажа рамка оснащена «полкой» 6 мм под соответствующую толщину гипсокартона или комбинации листов разной толщины. Отверстия в рамке улучшают адгезию финишного материала.

Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.

Щелевые решетки Airline-L Производятся из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно Оборудованы устройством, регулирующим объем подаваемого воздуха, которое монтируется во входном патрубке.

Статическая камера Производится из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
Варианты монтажа. К воздуховоду щелевые решетки монтируются посредством камеры статического давления (КСД).

Типы КСД:

• КСД – стандартная камера с круглой врезкой;
• КСД-О – камера с овальной врезкой;
• КСД-П – камера с прямоугольной врезкой.

Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки.

Монтаж. К воздуховоду щелевые решетки монтируются посредством камеры статического давления (КСД). После установки КСД производится облицовка гипсокартоном.

Особенностью решеток серии Airline является полка 6 мм. Чтобы слой финишной шпаклевки был не более 3 мм, рекомендуется выполнить вырезы в листе гипсокартона под рамку решетки и утопить решетку в ГКЛ на соответствующую глубину.

Решетка Прикреплеются через перфорацию к закладным деталям в КСД с помощью саморезов. Заделка швов выполняется высокопрочной гипсовой шпаклевкой Унифлот (Knauf-Uniflott). Для лучшей адгезии финишного материала рамка решетки имеет отверстия. Последний этап – финишная шпаклевка и покраска
Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге.
