РАГ-НГ-Н Линейная решетка накладная

Линейная решетка накладная РАГ-НГ-Н

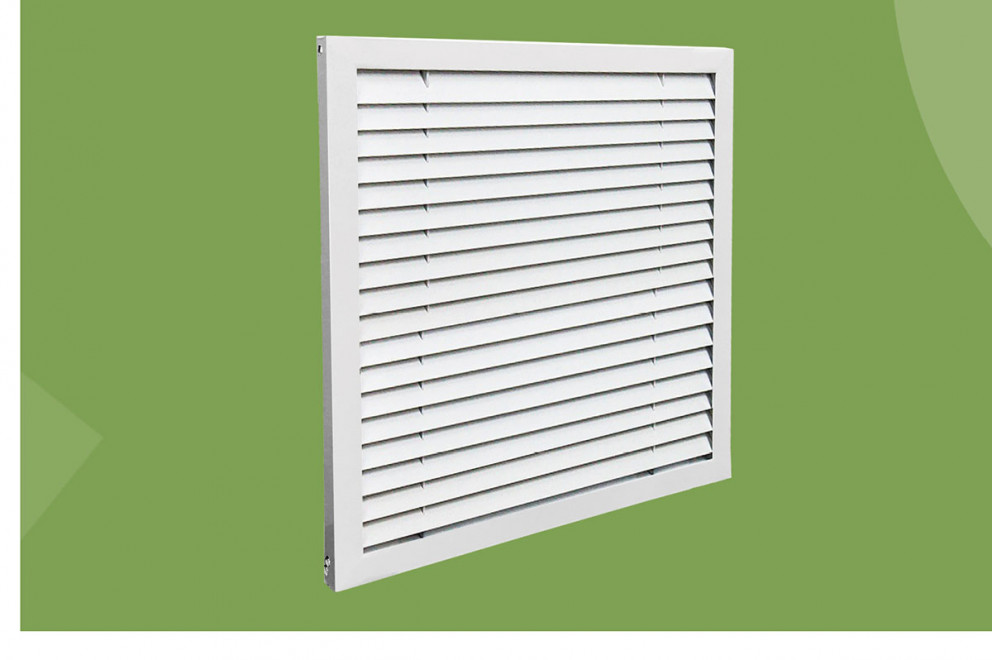

Однорядная нерегулируемая накладная решетка РАГ-НГ-Н используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и используется для для установки в стены, воздуховоды и потолочные проемы. Конструктивным отличием является накладной тип исполнения, ее рамка сделана без внешнего фланца. Решетка РАГ-НГ-Н накладывается на проем, либо полностью утапливается в проеме.

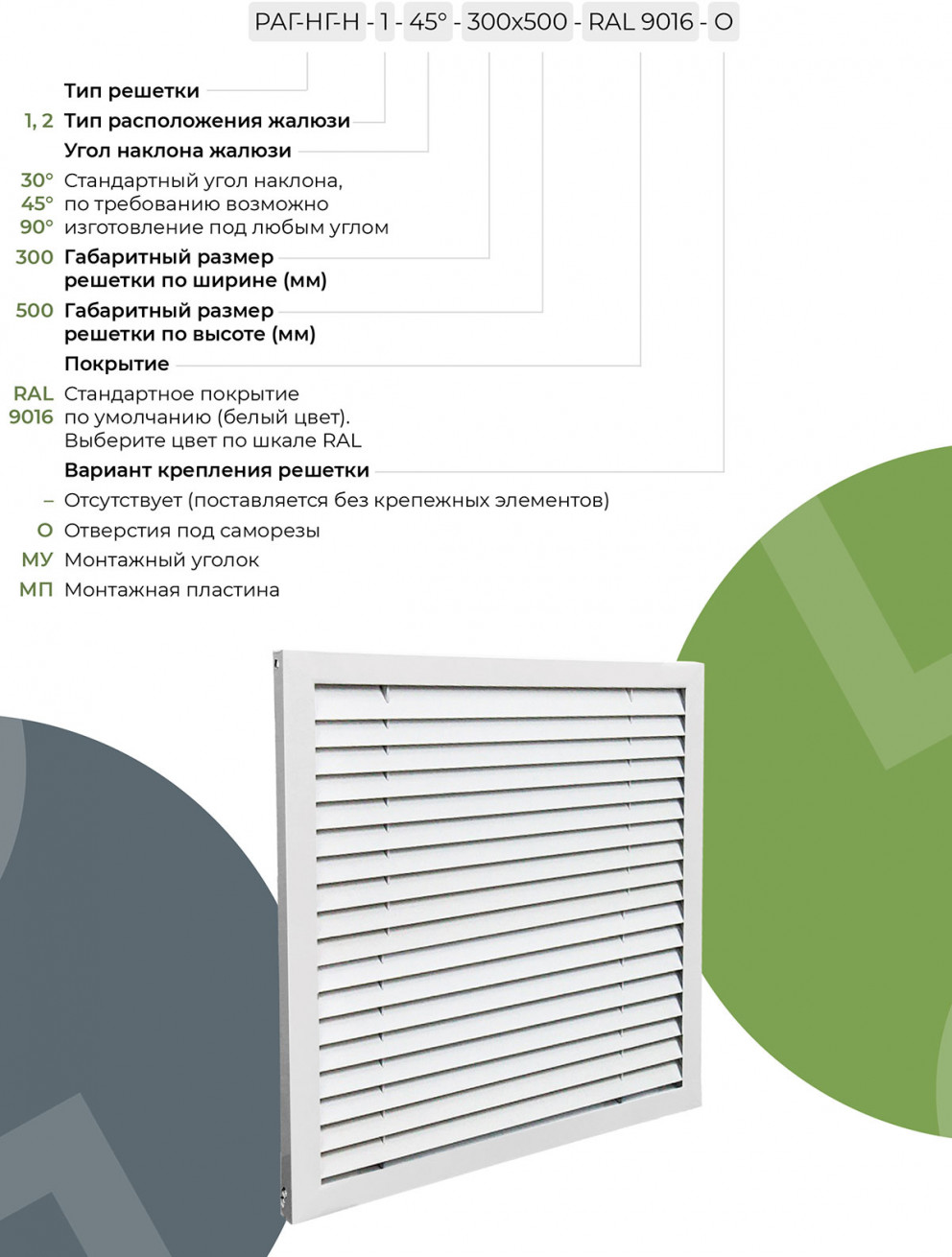

Решетка имеет рамку и горизонтально расположенные каплеобразные жалюзи, которые могут быть зафиксированы под углом 30?, 45? и 90? специальной пластиной с вырезами, что исключает провисание жалюзи и повышает эстетический вид изделия. Жалюзи возможно расположить по типу 1 во внутреннюю сторону (РАГ-НГ-Н-1) и по типу 2 во внешнюю сторону (РАГ-НГ-Н-2).

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 150х100 мм. Максимальные рекомендуемые размеры 2900х2000 мм.

Если ширина решетки превышает 500 мм, монтируется П-образный профиль 25х25 для жесткости изделия.
Материалы изготовления. При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
