РАНК Круглая линейная решетка

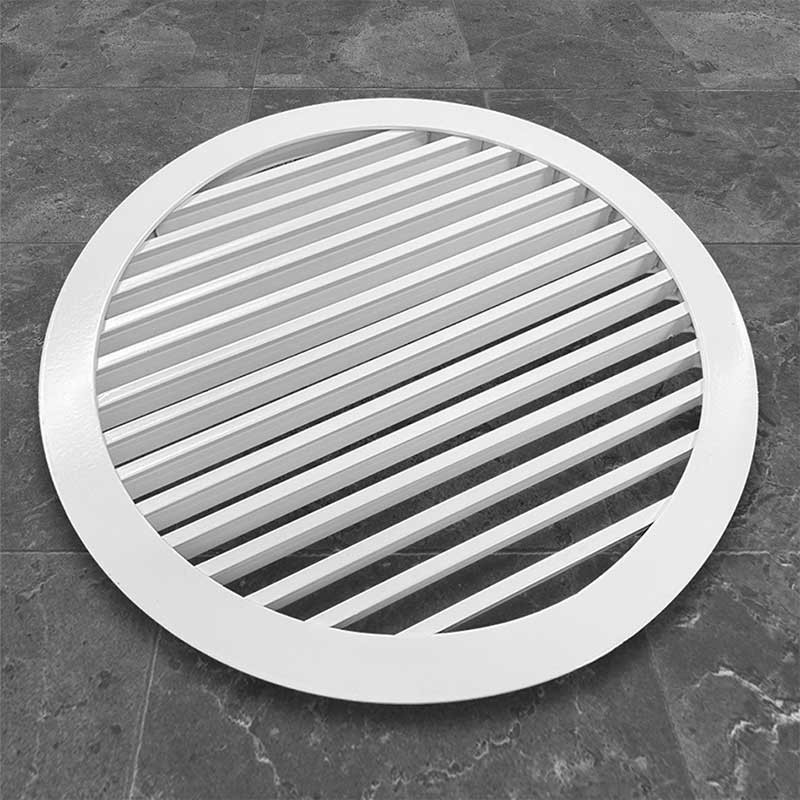

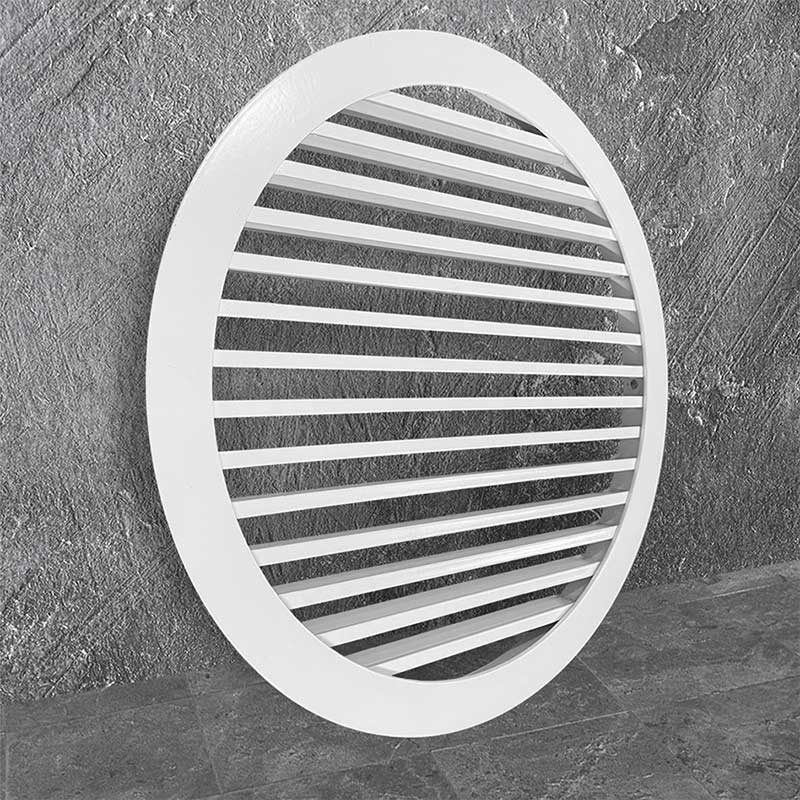

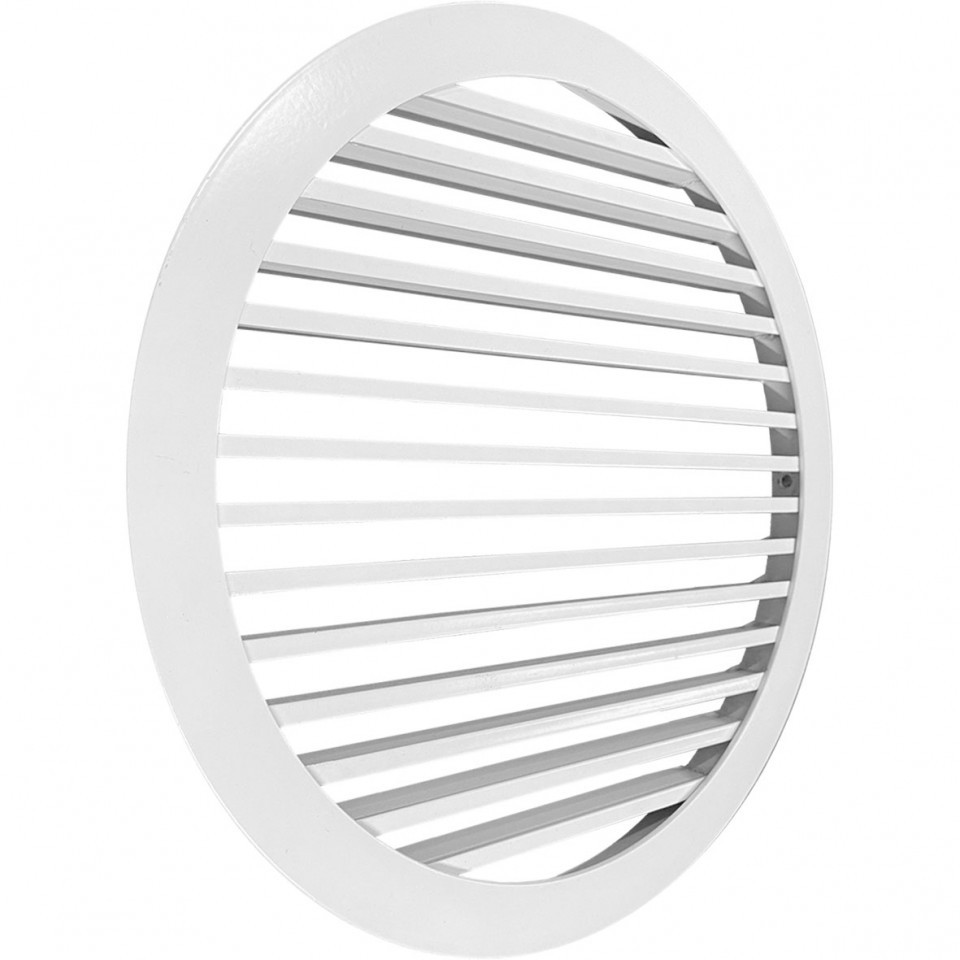

Круглая линейная решетка РАНК

Нерегулируемая решетка РАНК с жалюзи и фланцем круглого сечения используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и используется дляа для монтажа в вентиляционные каналы и строительные проемы различных типов и назначений.

Решетка представляет собой рамку из тавра 20 мм (РАНК-20), 30 мм (РАНК-30) или 40 мм (РАНК-40) и горизонтально расположенные неподвижные Y-образные жалюзи, угол которых зафиксирован под углом 0?относительно плоскости. Раздача воздуха происходит с углом отклонения 0? от нормали.

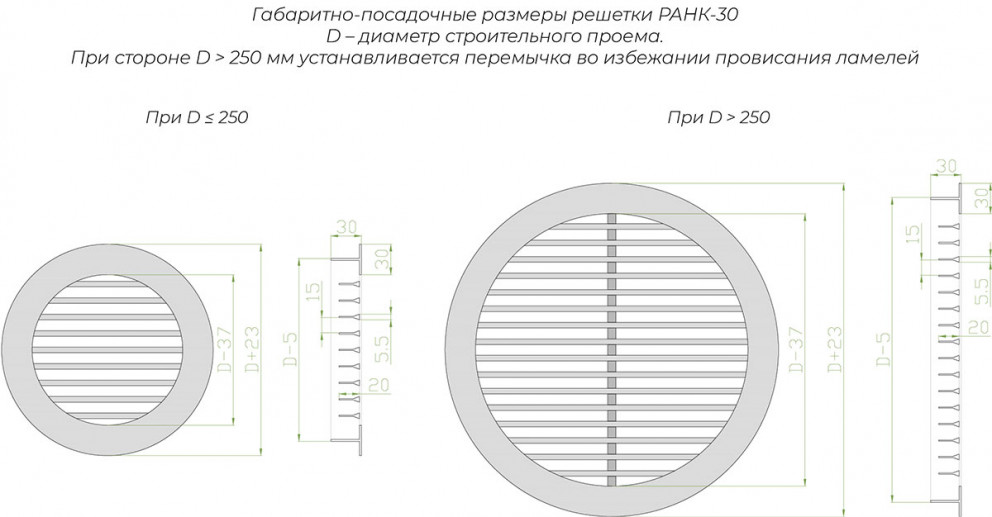

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальный рекомендуемый диаметр – 150 мм, максимальный рекомендуемый диаметр – 600 мм. Если диаметр решетки превышает 250 мм, монтируется Г-образная перемычка во избежании провисания жалюзи.

По дополнительному запросу решетки РАНК могут быть Оборудованы пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
