РАД-Ц Двухрядная регулируемая решетка цилиндрическая

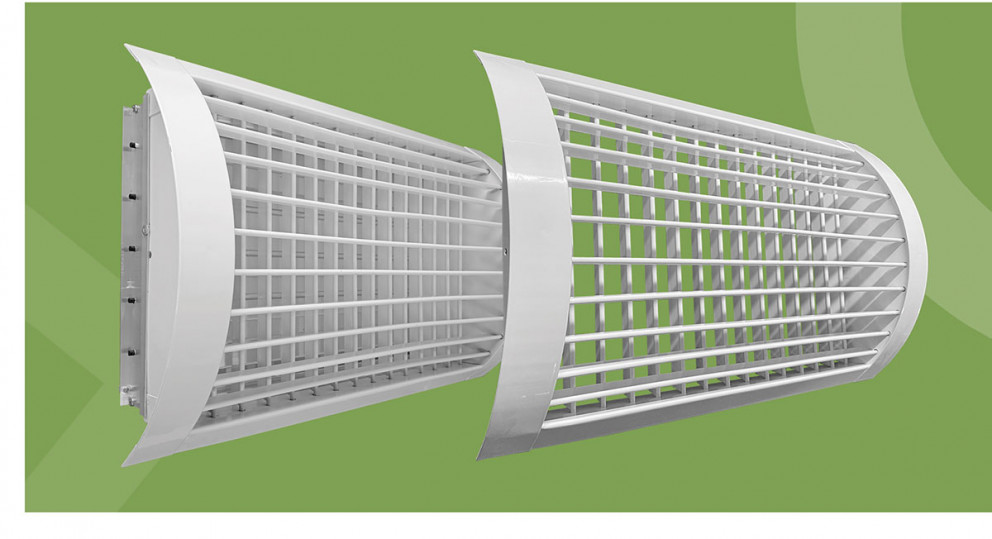

Двухрядная регулируемая решетка цилиндрическая РАД-Ц

Двухрядная цилиндрическая решетка РАГ-Ц монтируется в круглый воздуховод. Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и используется дляа для регулировки направления воздушного потока вверх и вниз. При этом можно как расширять поток, так и сужать его и направлять в определенную сторону помещения.

Особенности решетки:

• цилиндрический корпус;
• два ряда индивидуально регулируемых каплеобразных жалюзи (лицевой ряд жалюзи установлен горизонтально, тыльный ряд – вертикально);
• минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер 1900х2000 мм;
  возможность комплектации клапаном расхода воздуха (КРВ) – РАД-Ц+Р, или регулятором потока – РАД-Ц+РП.

Регулятор потока воздуха – это пластина с регулируемым углом наклона, используется дляная для настройки приточной струи. Решетка с регулятором потока монтируется с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток создаёт возможность изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Если ширина решетки превышает 500 мм, монтируется П-образный профиль 25х25 для жесткости изделия.

Производятся решетки из комбинации алюминия и стали. Рамка решетки Производится из загнутого оцинкованного стального листа 0,9 мм. Жалюзи – из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.
